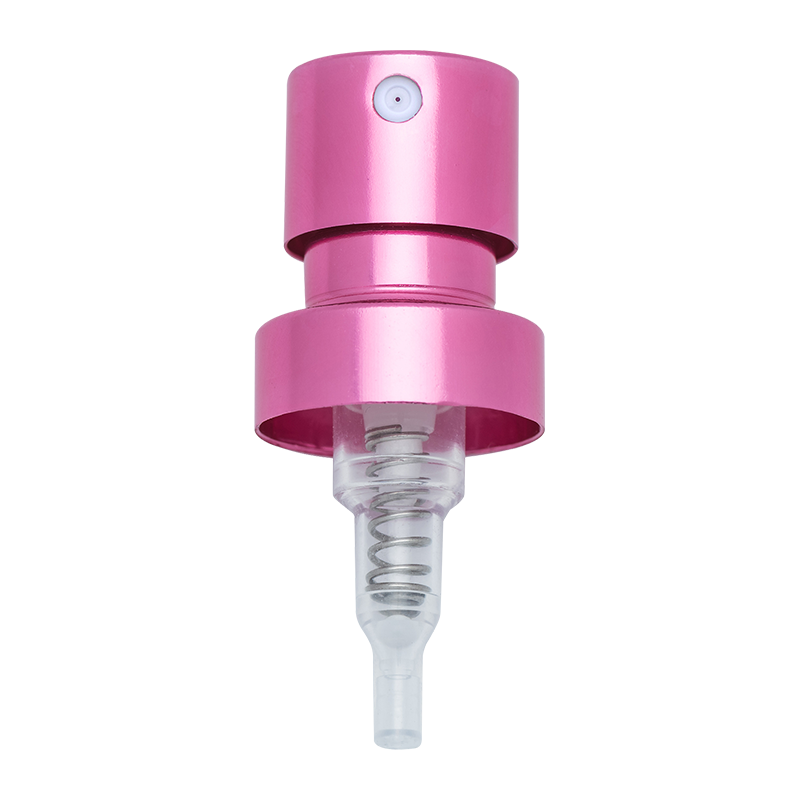

XY-PT-⊘15ABMG 15mm Crimp hajusteiden hienosumupumppu sumutin lyhyt tyyppi

Kuinka suunnitella sumutusaukko 15 mm:n puristushajuvesipumpun lyhyt suutin parhaan vaikutuksen saavuttamiseksi?

Hajuvesipakkauksen ydinkomponenttina, 15 mm:n puristushajuvesipumpun lyhyen suuttimen sumutusvaikutus vaikuttaa suoraan käyttäjän hajuveden käyttökokemukseen ja tuotteen rakenteeseen. Avainparametrina, joka määrittää sumutusvaikutuksen, sumutusaukko on suunniteltava kattavasti yhdessä moniulotteisten tekijöiden, kuten nestemekaniikan, materiaalin ominaisuuksien ja käyttöskenaarioiden kanssa, jotta saavutetaan paras "yhdenmukaisen hienon sumun, vakaan suihkeen ja kohtalaisen tuoksun säilymisen" vaikutus.

1. Perusaukon parametrien suunnittelu nestemekaniikkaan perustuen

Atomisoinnin ydin on, että kun neste kulkee pienen aukon läpi paineen alaisena, se vuorovaikuttaa ilman leikkausvoiman kanssa virtausnopeuden jyrkän kasvun vuoksi muodostaen hajaantuneita pisarahiukkasia. 15 mm:n puristetussa lyhyessä suuttimessa aukon suunnittelun on ensin täytettävä "hienon sumun" ydintarpeet – yleensä korkealaatuisen hajustesuuttimen pisaroiden halkaisijaa on säädettävä välillä 5-30 μm. Liian karkea johtaa epätasaiseen suihkuun ja liian voimakkaan tuoksun säilymiseen. Liian hienojakoinen haihtuu helposti nopeasti liian kevyiden pisaroiden takia, mikä lyhentää tuoksun säilymisaikaa.
Nestemekaniikan näkökulmasta aukko ja pisaran halkaisija korreloivat positiivisesti, mutta eivät lineaarisesti. Kokeelliset tiedot osoittavat, että kun aukko on välillä 0,1-0,3 mm, pisaran halkaisija voidaan stabiloida ihanteelliselle alueelle 10-20 μm: kun aukko on alle 0,1 mm, vaikka hienojakoisempia pisaroita voi muodostua, on helppo aiheuttaa tukkeuma nesteen liiallisesta pintajännityksestä ja saattaa sisältää kidekomponentteja, erityisesti hajusteen sisältämiä hajusteita; kun aukko on suurempi kuin 0,3 mm, pisaran halkaisija ylittää 30 μm ja esiintyy "vesipatsasta" tai "suuria pisaroita roiskuvia" ilmiöitä, jotka tuhoavat suihkeen herkän tunteen. Siksi 15 mm:n lyhyen suuttimen sumutusaukon suositellaan perustuvaksi 0,15-0,25 mm:n alueelle, ja sen jälkeen hienosäätää erityistarpeiden mukaan.
Samanaikaisesti aukon sivusuhteen (aukon pituuden ja halkaisijan välinen suhde) on vastattava pumpun painetta. Lyhyellä suuttimella on kompakti rakenne, lyhyt pumpun isku ja suhteellisen rajoitettu paine, ja kuvasuhdetta säädetään yleensä välillä 2:1-3:1. Jos kuvasuhde on liian suuri (kuten yli 4:1), aukon läpi kulkevan nesteen vastus kasvaa merkittävästi, mikä voi johtaa riittämättömään ruiskutusvoimaan ja ajoittaiseen sumuun; jos kuvasuhde on liian pieni (kuten alle 1:1), nesteen virtausnopeus on liian nopea ja pisarat ovat alttiita "sputteroimaan" liiallisesta liike-energiasta johtuen eivätkä voi muodostaa keskittynyttä ruiskutusaluetta.

2. Puristusrakennetta vastaava aukon layout

15 mm:n puristusrakenteelle on ominaista nopea yhteys hajuvesipullon suuhun napsautuksen kautta, kompakti rakenne ja tarve mukautua kannettaviin kohtauksiin, joten aukon asettelun on oltava yhteensopiva puristusrakenteen vakauden ja tiiviyden kanssa.
Rakennemekaniikan näkökulmasta aukon asennon tulee välttää puristusjännityskohtaa. 15 mm lyhyen suuttimen halkaisija on rajoitettu ja solki on yleensä jaettu suuttimen reunaan. Aukko tulee asettaa keskialueelle, ja etäisyys lukosta ei saa olla alle 3 mm, jotta vältetään aukon muodonmuutos, joka johtuu jännityksen siirtymisestä soljen asennuksen aikana, mikä vaikuttaa suihkeen vakauteen. Esimerkiksi suunniteltaessa 15 mm sarjan suutinta Zhangjiagang XinYe Chemical Sprayer Co., Ltd käyttää jännityssimulaatiota muotin kehitysvaiheessa varmistaakseen, että aukon sijainti on alueella, jolla rakenteellinen jännitys on pienin, yhdistettynä sen automaattisen kokoonpanolaitteiston tarkkaan sijoitteluun varmistaakseen aukon koon yhdenmukaisuuden.
Lisäksi solkirakenteen tiivistyskyky edellyttää, että aukon ja pumpun rungon välinen välys on 0,01-0,03 mm. Jos välys on liian suuri, on helppo aiheuttaa nestevuotoa; jos välys on liian pieni, aukko voi puristua ja vääntyä kokoonpanovirheiden vuoksi. Siksi aukon työstötarkkuuden on saavutettava ±0,005 mm, mikä perustuu korkean tarkkuuden alumiinin leimaamiseen ja ruiskuvaluprosesseihin. Zhangjiagang XinYe Chemical Sprayer Co, Ltd luottaa täydelliseen tuotantoketjuun alumiinin leimaamisesta ruiskuvaluun. Koko prosessin ohjaus voi täyttää tällaiset korkean tarkkuuden käsittelyvaatimukset ja antaa perustakuita aukon vakaudelle.

3. Hajuvesien ainesosille sovitetut aukkomateriaalit ja pintakäsittely

Hajuvesien ainesosat ovat monimutkaisia, mukaan lukien alkoholi, eteeriset öljyt, tuoksut jne. Eteeristen öljyjen viskositeetti ja syövyttävyys vaikuttavat aukon kestävyyteen ja sumutusvaikutukseen. Siksi materiaalin valinta ja aukon pintakäsittely on mukautettava hajuveden ainesosien mukaan.
Materiaalien suhteen 15 mm lyhyen suuttimen aukko on yleensä ruostumatonta terästä tai keramiikkaa. Ruostumattomalla teräksellä on hyvä korroosionkestävyys ja se sopii hajusteille, joissa on enemmän alkoholia; keraamisilla materiaaleilla on korkea pinnan sileys, niistä ei ole helppo jättää eteerisiä öljykomponentteja, ne voivat vähentää tukkeutumisriskiä ja sopivat erityisen hyvin korkealuokkaisiin luonnollisia eteerisiä öljyjä sisältäviin hajuvesiin. Aukon sisäseinän sileyden tulee olla alle Ra0,8μm. Liian suuri karheus aiheuttaa turbulenssia reiässä olevaan nesteeseen, mikä tuhoaa sumutuksen tasaisuuden. Alumiinioksidipintakäsittelyprosessi voi parantaa materiaalin pinnan sileyttä ja korroosionkestävyyttä, mikä tukee aukon pitkäaikaista vakaata käyttöä.
Silikonipohjaisia ​​ainesosia sisältävien hajuvesien aukon on oltava hydrofobinen (kuten pinnoite), jotta neste ei tarttuisi reikään nestekalvon muodostamiseksi, mikä johtaa asteittaiseen suihkeen määrän vähenemiseen. Alkoholittomissa emulsiotuotteissa aukkoa on lisättävä sopivasti 0,25-0,3 mm:iin ja sisäseinän sileyttä on parannettava, jotta emulsio ei tukkiisi aukkoa korkean viskositeetin vuoksi.

4. Aukon dynaaminen mukautussuunnittelu yhdistettynä käyttöskenaarioon

15 mm:n lyhyen suuttimen "lyhyt" muotoilu tekee siitä sopivan kannettaviin tilanteisiin. Käyttäjät voivat käyttää sitä erilaisissa lämpötila- ja kosteusympäristöissä, joten aukon suunnittelussa on otettava huomioon ympäristötekijöiden vaikutus sumutusvaikutukseen.
Lämpötilan mukautuvuuden kannalta aukon on varattava marginaali lämpölaajenemiselle ja -supistumiselle. Kun ympäristön lämpötila nousee -5 ℃:sta 40 ℃:seen, metallimateriaalin huokoskoko muuttuu 0,001-0,003 mm lämpölaajenemisen ja -kutistumisen vuoksi. Siksi huokoskokoa huoneenlämpötilassa on hienosäädettävä 0,002 mm suunnittelun aikana. Esimerkiksi kun tavoitehuokoskoko on 0,2 mm, todellinen käsittelykoko voidaan asettaa arvoon 0,202 mm, jotta voidaan varmistaa, että tehokas alue 0,199-0,205 mm voidaan säilyttää äärimmäisissä lämpötiloissa.
Mitä tulee ruiskutusmäärän säätöön, kannettavat skenaariot vaativat yhden ruiskutusmäärän välillä 0,05-0,1 ml. Liian suuri hajuvesi kuluu nopeasti, ja liian pieni ei saavuta ihanteellista tuoksun säilytystehoa. Suihkutilavuus on verrannollinen huokoskoon neliöön, joten sitä on säädettävä tarkasti huokoskoon mukaan: 0,15 mm:n huokoskoon yksittäissuihkun tilavuus on noin 0,05 ml, 0,2 mm:n huokoskoon noin 0,08 ml ja 0,25 mm:n huokoskoon noin 0,12 ml. Yhdessä siirrettävyyden kanssa 0,2 mm:n aukko on paras valinta sekä suihkemäärän että tuoksun säilymisajan kannalta.
Lisäksi käyttäjän paineen ero aiheuttaa pumpun paineen vaihteluita, ja aukon suunnittelussa on oltava tietty häiriönesto. Asettamalla ohjausura (syvyys 0,05 mm, leveys 0,1 mm) aukon sisääntuloon, paineenvaihtelut voidaan puskuroida, jotta voidaan varmistaa, että ruiskutusmäärän poikkeama eri voimilla ei ylitä 10 %. Muotin kehitysvaiheessa ohjausuran ja aukon välinen yhteensopivuussuhde optimoidaan simuloimalla nestetilaa eri puristusvoimilla, ja kunkin tuote-erän ruiskutustilavuus kalibroidaan yhdessä sen automaattisten tunnistuslaitteiden kanssa johdonmukaisuuden varmistamiseksi.

5. Aukon ja muiden rakenteiden yhteissuunnittelu

Sumutusvaikutus on seurausta useiden komponenttien, kuten suuttimen aukon ja sisäisen virtauskanavan, pumpun rungon paineen ja venttiilirakenteen synergistisesta vaikutuksesta. Parasta vaikutusta ei voida saavuttaa luottamalla yhteen aukon kokoon, vaan on muodostettava "järjestelmäsuunnittelu"-ajattelu.
Virtauskanavan ja aukon sovittamiseksi virtauskanavan halkaisijan tulisi olla 5-8 kertaa aukko (esimerkiksi kun aukko on 0,2 mm, virtauskanavan halkaisija on 1-1,6 mm), jotta neste muodostaa vakaan laminaarisen tilan ennen kuin se tulee aukkoon ja vältetään turbulenssin aiheuttama epätasainen sumutus. Samanaikaisesti virtauskanavan kulmien on otettava käyttöön kaarimuutos (säde vähintään 0,5 mm) nesteen virtausvastuksen pienentämiseksi ja painehäviön hallitsemiseksi 5 %:n sisällä.
Pumpun rungon paineen ja aukon yhteensopivuus on määritettävä vaiheittaisella testauksella. 15 mm:n lyhyen suuttimen pumpun rungon paine on yleensä välillä 0,3-0,5 MPa ja aukko on tasapainotettava paineen kanssa: 0,15 mm:n aukko sopii 0,3-0,4 MPa:n paineelle, 0,2 mm:n aukko sopii 0,4-0,45 MPa:n paineelle ja 0,25-0,0 mm:n paineelle 0,25,0,0 mm. Paineen ja aukon välinen epäsuhta johtaa ongelmaan "liiallinen paine saa pisarat olemaan liian hienoja ja helposti haihtuvia, kun taas liian alhainen paine saa pisarat olemaan liian karkeita ja helposti tippuvia".

6. Aukon suunnittelun verifiointi- ja optimointiprosessi

Sen varmistamiseksi, että aukon suunnittelulla saavutetaan paras vaikutus, on luotava täydellinen todentamisjärjestelmä, joka kattaa laboratoriotestaukset ja todellisten käyttöskenaarioiden simuloinnin.
Laboratoriokokeita ovat: 1. Pisaroiden kokojakautumatesti, jossa käytetään laserhiukkaskokoanalysaattoria pisaroiden halkaisijoiden jakautumisalueen havaitsemiseksi. Optimaalisissa olosuhteissa 90 % pisaroiden halkaisijasta tulisi keskittyä alueelle 10-20 μm; 2. Suihkutuskulmatesti, korkealaatuisen suuttimen suihkukulman tulee olla 30°-45°. Liian leveä aiheuttaa suihkeen leviämisen, ja liian kapea johtaa liian pieneen peittoalueeseen; 3. Kestävyystesti, kun painetaan jatkuvasti 1000 kertaa, aukon koon muutoksen tulee olla alle 0,002 mm ja ruiskutusmäärän vaimennusaste ei saa ylittää 5 %.
Varsinaisessa skenaariosimulaatiossa on otettava huomioon käyttäjien tottumukset, kuten suihkun stabiilisuuden testaus eri pitokulmissa (0°-45°), jotta voidaan varmistaa, että aukon rakenne voi säilyttää tasaisen sumutuksen, kun sitä käytetään ei-pystysuorassa. Zhangjiagang XinYe Chemical Sprayer Co., Ltd:n tarjoama ilmainen vedostus- ja näytteiden toimituspalvelu voi auttaa asiakkaita varmistamaan aukon suunnittelun vaikutuksen todellisissa käyttötilanteissa, säätämään nopeasti muotin parametreja palautteen perusteella ja toteuttamaan suunnittelusuunnitelman tehokkaan toteutuksen itsenäisen muottien kehitystyöpajan kautta.
